、主要技術參數
|
測量范圍：
|
0-10KPa～0-40MPa
|
|
******過載：
|
標準量程的2倍
|
|
壓力形式：
|
表壓、微差壓
|
|
精度等級：
|
0.5%F·S
|
|
電源電壓：
|
24V DC
|
|
負載電阻：
|
≤500Ω
|
|
測量介質：
|
蒸汽壓力或氣體 、液體
|
|
長期穩定性：
|
±0.2% F·S/年
|
|
環境相對濕度：
|
0～95%
|
|
補償溫度：
|
0～70℃
|
|
工作溫度：
|
-10～70℃
|
五、結構特點
|
外殼：
|
壓鑄合金鋁
|
|
主體結構材料：
|
１Cr18Ni9Ti
|
|
壓力接口：
|
Ｍ２0×１.５
|
|
自重：
|
普通型１kg、帶表頭型１.２kg
|

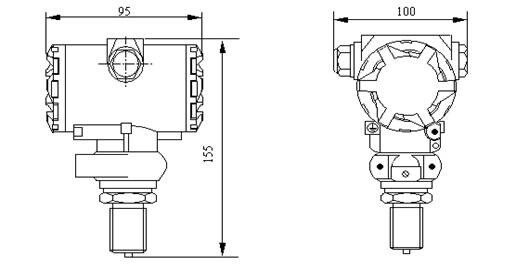

六、外型尺寸
七、調試方法
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（０.２級以上），即可調整，步驟如下：
1、在變送器沒有加壓力的情況下，調節零點電阻器，使之輸出電流４mA，
2、變送器加壓力到滿量程，調節滿程電阻器，使之輸出電流２０mA，
3、反復以上步驟兩三次，直到信號正常。
4、調節完畢，擰緊保護蓋。
八、注意事項
◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
◆不可用堅硬的物體直接擠壓變送器膜片，以免損傷變送器。
◆安裝時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致，連接時應慢速擰緊，不能把轉矩直接加到變送器殼體上，只能加在壓力接口的六方上。
◆接供電電源時應嚴格按照我公司接線說明進行連接。
◆ 變送器過載壓力不可超過量程的200％ 。
◆使用中發現異常，應關掉電源，停止使用
，進行檢查
，或直接向我公司技術部門聯系
。
◆運輸、儲存時應恢復原包裝，存放在陰涼
、干燥
、通風的庫房內。
◆本產品包用期為12個月。

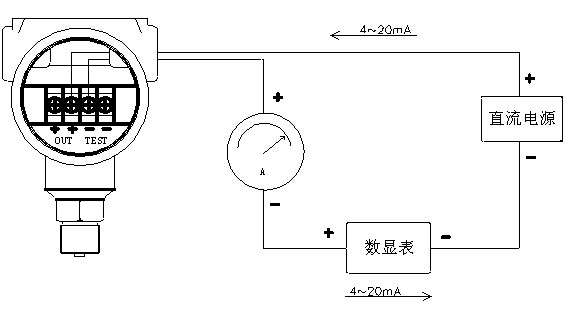

九、電器連接圖
