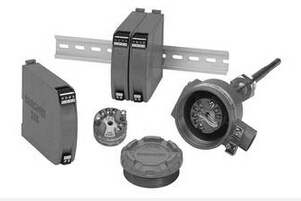

SBWRZ一體化溫度變送器

發布日期：2016-04-26 瀏覽次數：0次

1
、概述：
sbwr
、sbwz系列熱電偶
、熱電阻溫度變送器是ddz系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶
、熱電阻配套使用
，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶
、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20ma
、0-10ma的輸出信號.
該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構
。它作為新一代測溫儀表可廣泛應用與冶金
、石油、化工
、電力
、輕工、紡織
、食品
、國防以及科研等工業部門。
2
、主要特點：
·采用硅橡膠或環氧樹脂密封結構
，因此耐震、耐濕
、適合在惡劣的現場環境安裝使用
。
·現場安裝在熱電偶、熱電阻的接線盒內使用
，直接輸出4-20ma
、0-10ma的輸出信號
。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力
；
·熱電偶變送器具有冷端溫度自動補償功能
；
·精度高、功耗低
，使用環境溫度范圍寬
，工作穩定可靠；
·適用范圍廣
、既可以與熱電偶、熱電阻形成一體化現場安裝結構
，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用
；
·智能型溫度變送器可通過hart調制解調器與上位機通訊或與手持器和pc機對變送器的型號、分度號
、量程進行遠程信息管理
、組態、變量監測
、校準和維護功能
；
·智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度
、傳感器值的變化
、輸出電流和百分比例；
3
、工作原理：　
熱電偶或熱電阻傳感器將被測溫度轉換成電信號
，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路
。經調零后的信號輸入 到運算放大器進行信號放大
，放大的信號一路經v/i轉換器計算處理后以4－20ma直流電流輸出；另一路經a/d轉換器處理后到表頭顯示
。變送器的線性化電路有兩種
，均采用反饋方式。對熱電阻傳感器
，用正反饋方式校正
，對熱電偶傳感器，用多段折線逼近法進行校正
。一體化數字顯示溫度變送器有兩種顯示方式
。lcd顯示的溫度變送器用兩線制方式輸出，led顯示的溫度變送器三線制方式輸出
。
4
、技術參數　
1
、輸入信號：熱電偶：k、e
、j
、b、s
、t
、n。熱電阻：pt100
、cu50
、cu100(三線制、四線制)
。智能型溫度變送器的輸入信號可通過手持器和pc機任意設置
；
2、輸出信號：在量程范圍內輸出4－20ma直流信號
，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性
。智能型溫度變送器輸出4－20ma直流信號同時疊加符合hart標準協議通信；隔離式溫度變送器：輸入與輸出相隔離
，隔離電壓500v
，增加了抗共模干擾能力，更適合與計算機連網使用
；
3
、基本誤差：0.5%fs、0.2%fs
、智能型0.2%fs
；
4、接線方式：二線制
、三線制
、四線制；
5
、顯示方式：四位lcd顯示現場溫度
，智能型四位lcd可通過pc機或手持
器設定使之顯示現場溫度、傳感器值
、輸出電流和百分比例中的任一種參數
；
6、工作電壓：普通型號12v-35v
，智能型12v-45v
，額定工作電壓為24v
7、允許負載電阻：500ω（24vdc供電）
；極限負載電阻r（max）=50(vmin-12),例如在額定工作電壓24v時
，負載電阻可在0-600ω范圍內選擇使用
。
8、工作環境：a:環境溫度-25-+80℃（常規型）
-25-+70℃（數顯型）
-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境
；
9
、 環境影響系數：δ≤0.05%/℃。
5
、測溫范圍
類 別 材 質 分 度 號 測 量 范 圍
熱
電
偶
 鎳鉻-康銅 e 0-1000℃范圍內任選
鎳鉻-鎳硅 k 0-1300℃范圍內任選
鉑銠10-鉑 s 0-1600℃范圍內任選
鉑銠30-鉑銠6 b 0-1800℃范圍內任選
銅-康銅 t 0-400℃范圍內任選
鐵-康銅 j 0-1200℃范圍內任選
熱
電
阻
 銅熱電阻 cu50 -50-+150℃范圍內任選
銅熱電阻 cu100 -50-+15℃范圍內任選
鉑熱電阻 pt100 -200-+600℃范圍內任選
